Scanners numériques compacts – NanoDaq-LTR – 64 voies – Collecteur & platine

Le nanoDAQ-LTR-64 utilise la dernière technologie en matière de capteurs digitaux. Il est disponible en 64 voies dans un châssis fin et IP67. Il présente un collecteur pneumatique configurable. Des plaques avec tubes droits ou inclinés peuvent être ajoutés en option.

Le nanoDAQ-LTR-64 est équipé de 66 capteurs de pression absolue, compensés en température. Il délivre sur 64 voies, des mesures absolues ou différentielles par rapport à une voie de référence. Il y a un port de référence par banque de 32 canaux et l’utilisateur peut choisir d’utiliser une référence ou l’autre, ou une moyenne des deux. Les capteurs absolus supportent une proof pressure très élevée réduisant ainsi les risques de détérioration suite à une mauvaise manipulation ou un incident pendant les mesures.

Le nanoDAQ-LTR-64 est totalement configurable. Les données de sortie sont communiquées via les protocoles Ethernet ou CAN sous forme d’unités physiques (Pa, psi, bar, etc…).

L’utilisateur peut configurer les paramètres opérationnels via un Web serveur embarqué. Le paramétrage inclus notamment : pression absolue ou différentielle, configuration TCP ou UDP, moyennage, unités, configuration CAN et horodatage. Le nanoDAQ-LTR-64 est équipé du protocole IEEE 1588 PTPv2 permettant un horodatage avec une résolution de 1µs.

Le nanoDAQ-LTR-64 permet un déclenchement de la mesure synchronisé avec un TTL externe (Transistor-Transistor Logic).

Decriptif technique

  • Scanner numérique 64 voies
  • Précision : jusqu’à 0.04% de la pleine échelle. Le calcul de l’incertitude intègre la non-linéarité, la non-reproductibilité et la correction en température sur sa plage de compensation.

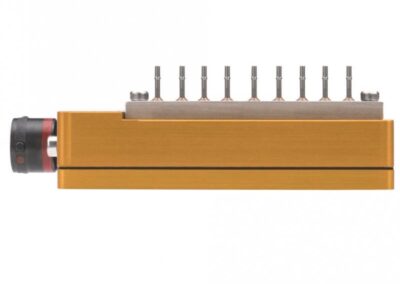

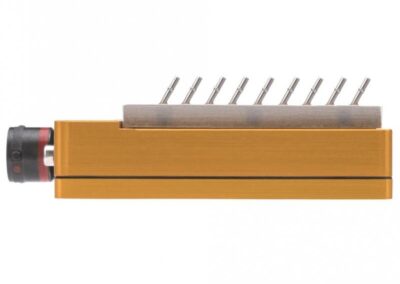

  • Collecteur avec platine amovible (tubes droits ou inclinés)
  • Fréquence d’échantillonnage : 200 Hz par voie
  • Mesures absolues et différentielles
  • Gammes de pression (mesure différentielle) : de 7 kPa (1psi) à 35 kPa (5 psi)
  • Protocole IEEE 1588 PTPv2 pour horodatage
  • Compensation thermique de -40° à 90°C
  • Capteur durci. IP67. Taux d’humidité maximal de 95% à 50° (sans condensation)
  • Connecteur : Souriau 8STA0-06-9PN
  • Sorties sur Ethernet (100Mbit TCP / UDP) et CAN.
  • Entièrement configurable sur serveur Ethernet embarqué
